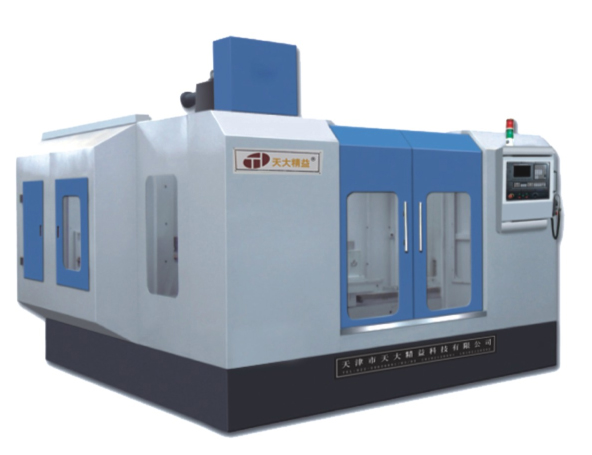

機床廣泛用于航天航空、汽車、內燃機、家電、通用機械的精密加工，適合于零件多工作面的銑、鉆、鏜、鉸、攻絲、2/3維曲面等多工序加工，還特別適合于箱體孔的調頭鏜孔加工。
產品特點：
1.主要部件是采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性；
2.機床采用整體T型鑄造床身，龍門立柱，正掛箱主軸箱結構。床身內部布置三角加強筋，床身結構厚重，從而使機床得到高剛性和長久穩定的精度；
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機；
4.絲杠、軸承等重要零部件均采用國內外穩定可靠的成熟產品（大部分為臺灣貨國外產品）。
|
工作臺尺寸 |
mm |
630×630 |
主軸電機功率 |
kw |
15/15.8 |
|
X/Y/Z軸行程 |
mm |
1000×850×750 |
刀庫刀具容量 |
|
24 |
|
工作臺T型槽 |
mm |
5/20/100 |
最大承重 |
kg |
1000 |
|
工作臺最小分度 |
kg |
1 |
切削進給速度 |
mm/min |
1-6000 |
|
主軸中心線至工作臺面距離 |
mm |
110-960 |
最小輸入單位 |
mm |
0.001 |
|
主軸端面至工作臺面中心距離 |
mm |
160-910 |
X/Y/Z軸快移速度 |
mm/min |
24 |
|
主軸轉速 |
rpm |
4000/6000 |
定位精度 |
|
±0.005/300 |
|
主軸錐度 |
type |
BT50 |
重復精度 |
|
±0.003/300
|
|
主軸直徑 |
mm |
150 |
數控系統 |
|
天大精益（標配） |
|
